Meccanographe I

Meccanograph I



Inspiré par Colin Cohen (CQ 64)

Inspired by Colin Cohen (CQ 64)

meccano meccanograph

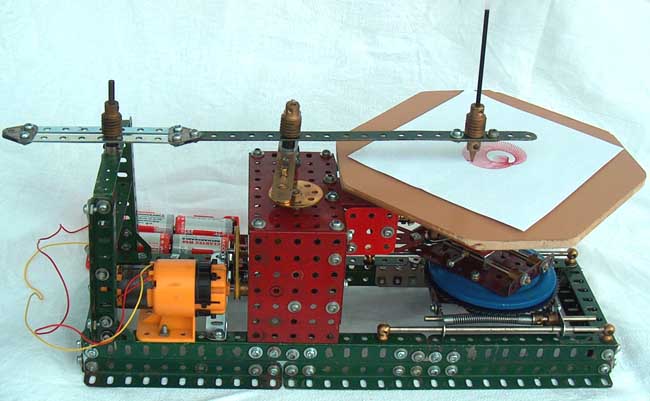

L'allure générale est classique pour ce genre de machine : le bras oscille latéralement, et la table a un mouvement combiné de 2 rotations : autour de son axe, lequel décrit lui-même un arc de cercle en va et vient.

The overall look is classic for this kind of machine : the arm swings laterally, and the table has a combined movement of two rotations (around its axis, which describes itself an arc back and forth.

meccano meccanograph

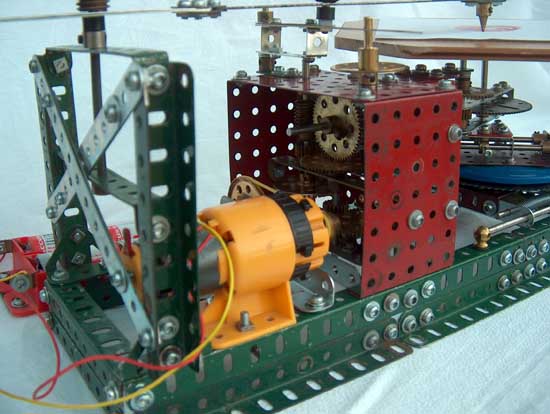

Les mouvements sont tous créés par le même moteur.

A single PDU drives all the movements.



meccano meccanograph

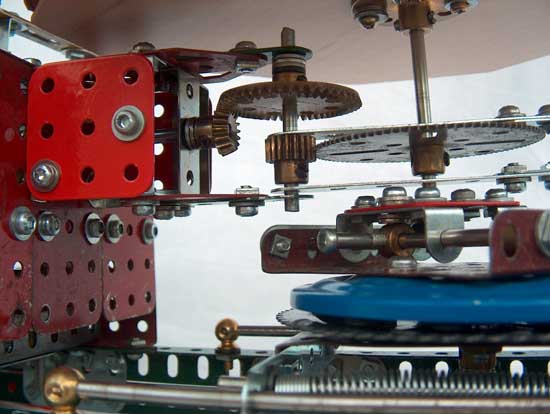

Détails du mouvement de la table. L'axe moteur est en haut à gauche. La table elle-même est guidée sur 2 glissières horizontales visibles en bas de la photo.
Details of the table's movement. The motor shaft is top left. The table itself is guided by two horizontal guides visible at the bottom of the picture.

meccano meccanograph

Quelques exemples (celui de gauche a ... dérapé meccano meccanograph). L'allure générale des dessins est sympa, mais un peu simple : je vais donc ajouter un mouvement...
Some examples (the left had a little problem...). The general appearance of the drawings is nice but a bit simple, I'll soon add a movement ...
