Nouveau module Eurorack en DIY : un quad Attenuverter.

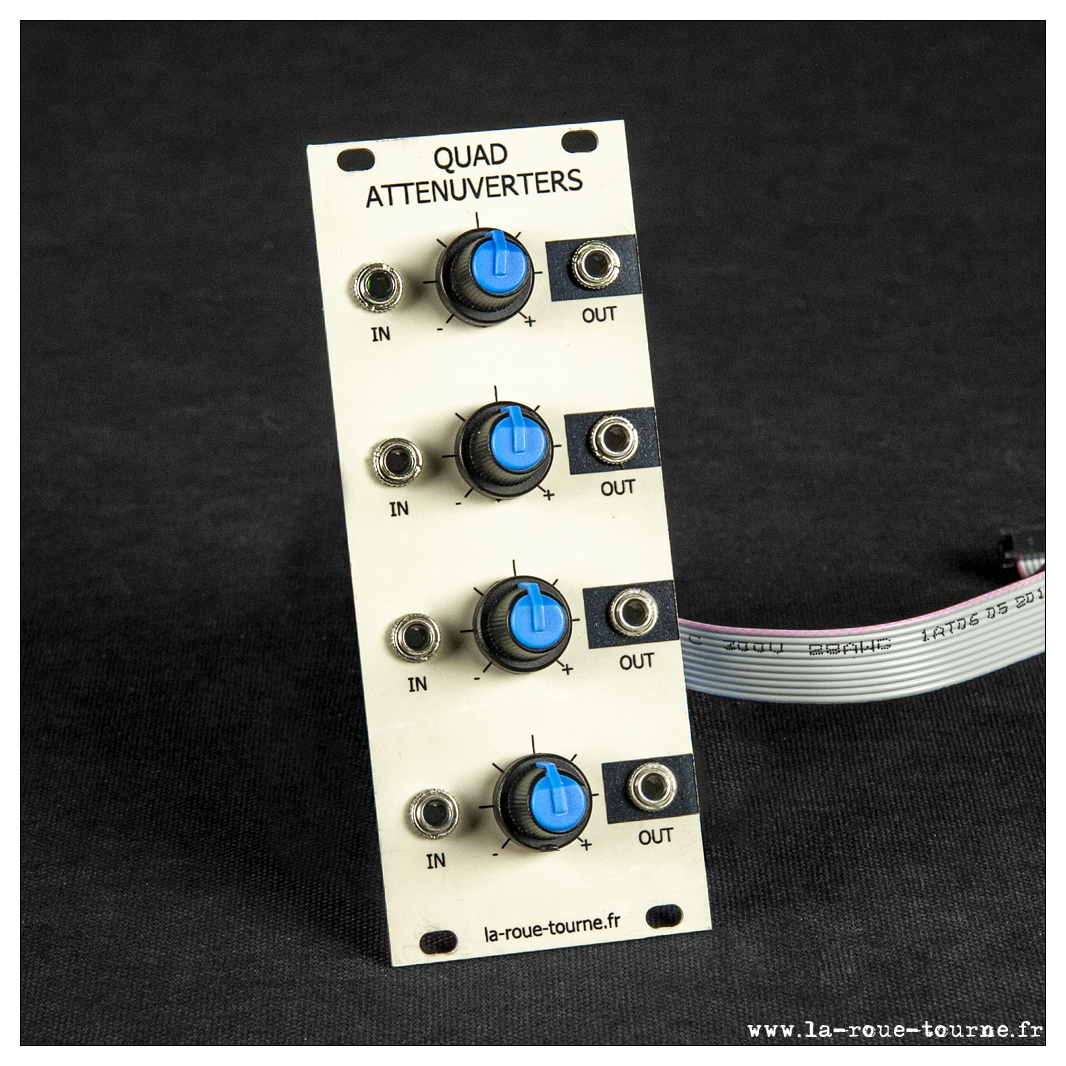

 DSC48878



Avant la description, le fonctionnement général est à voir ici :

Et la partie mathématique est en vidéo ici :

Principe :

Le principe d'un attenuverter est le suivant :

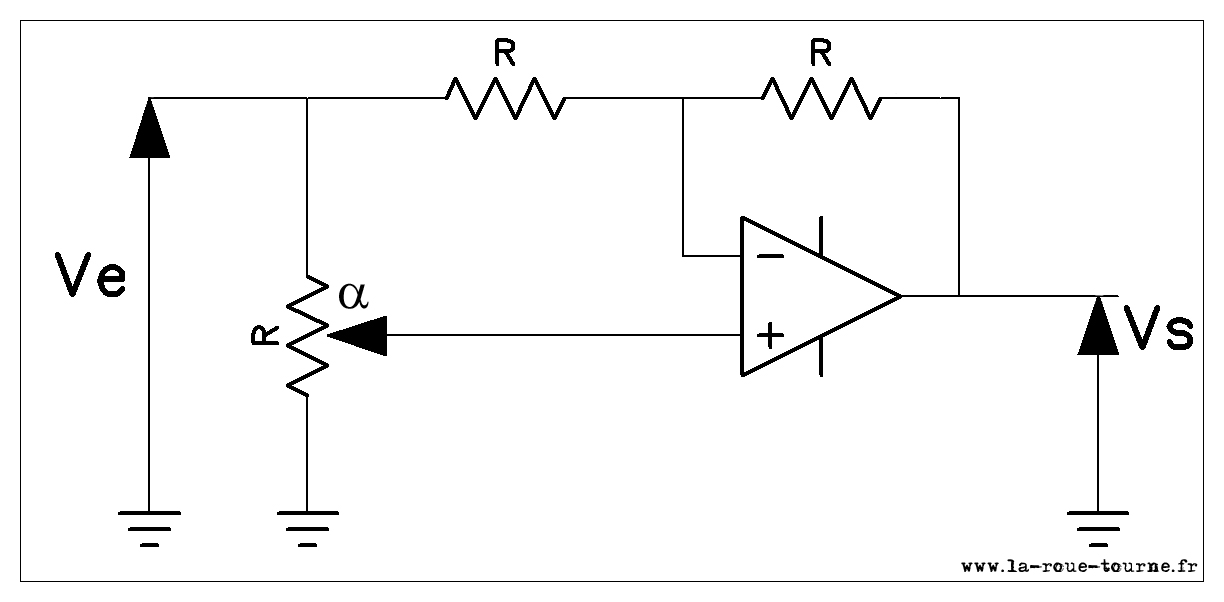

schema1

où alpha est la position du potentiomètre, entre 0 et 1. Ce montage est équivalent à celui-ci :

schema2

  • en V+ : eq1
  • en V- : eq2
  • pour un AOP idéal, on en tire : eq3

Cela donne bien la fonction de l'attenuverter :

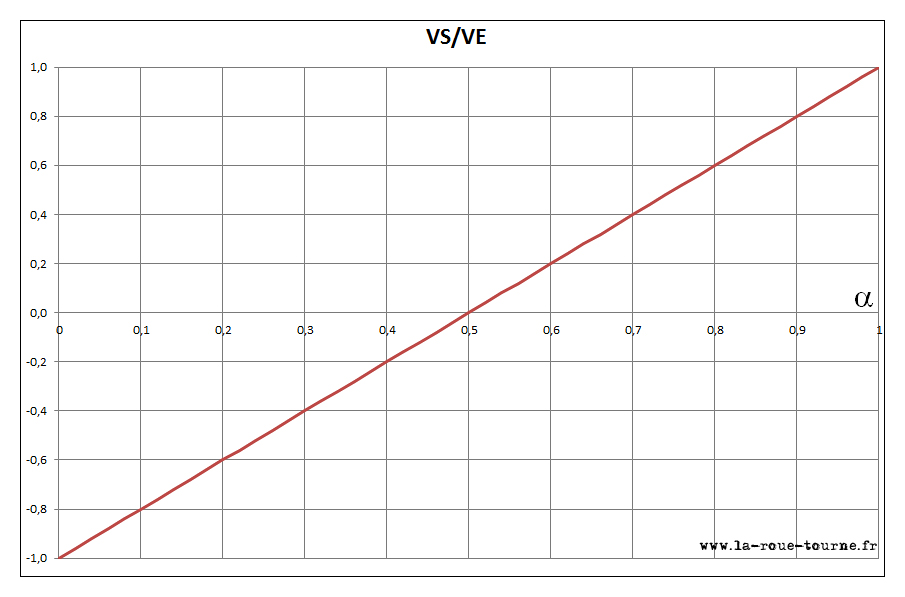

graphe1

Le principe de l'attenuverter de précision est d'ajouter deux résistances identiques R' de part et d'autre du point milieu de potentiomètre :

schema3

Ce qui est équivalent au schéma suivant :

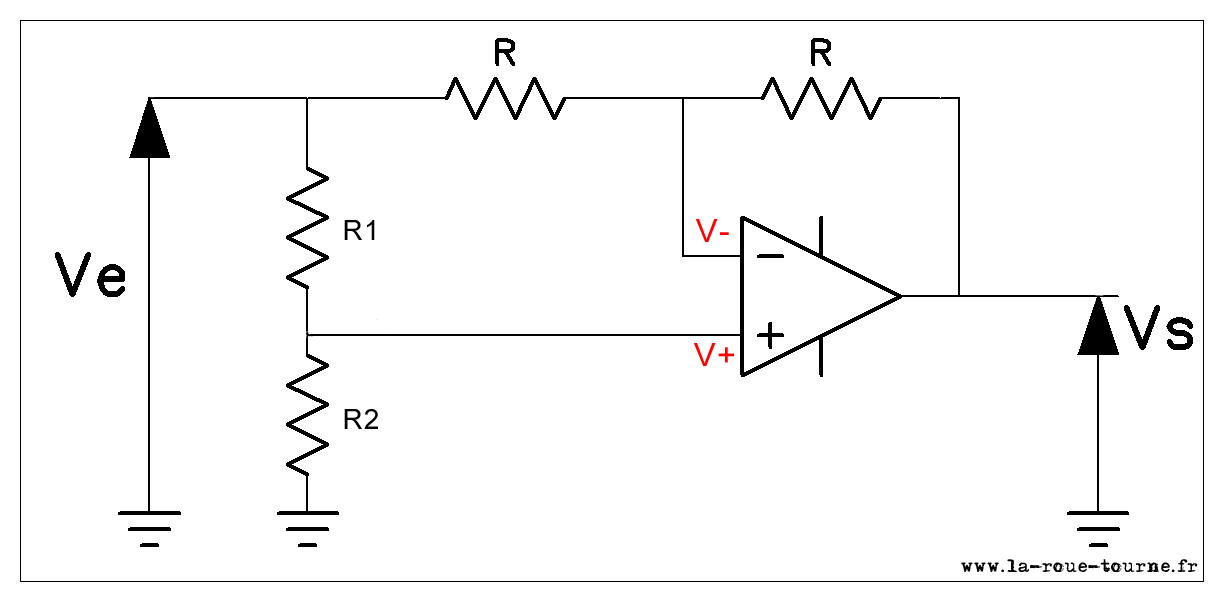

schema4

Où R1 et R2 sont les résistances équivalentes :

eq4 et eq5

Alors :

  • en V+ : eq6
  • en V- : eq2
  • pour un AOP idéal, on en tire : eq8

Cela donne bien une fonction différente de l'attenuverter, avec une sensibilité variable autour de la position médiane du potentiomètre, suivant la valeur de R' :

graphe2

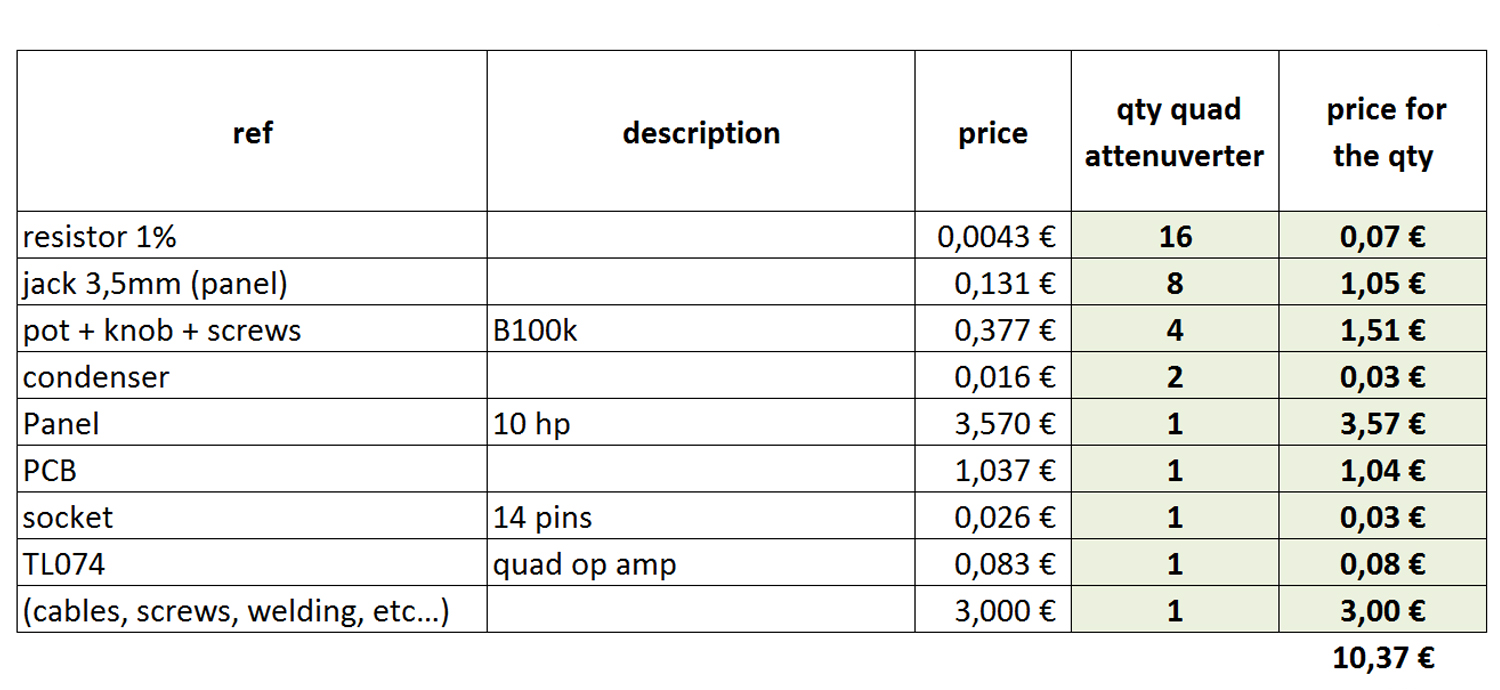

BOM

Moins de 20€ !

bom
